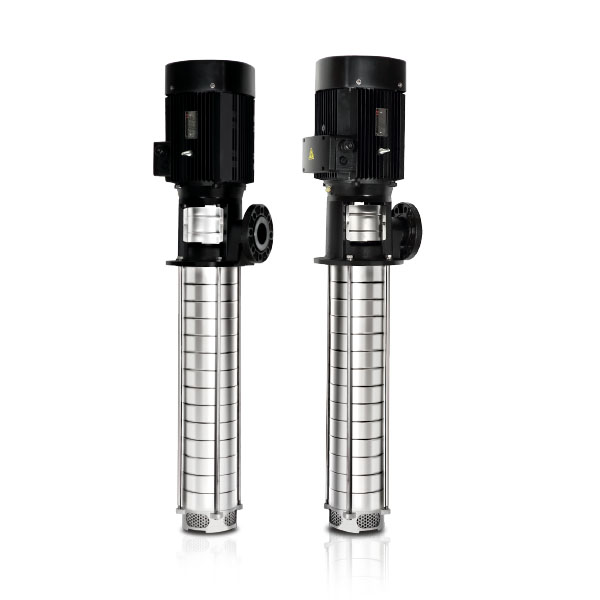

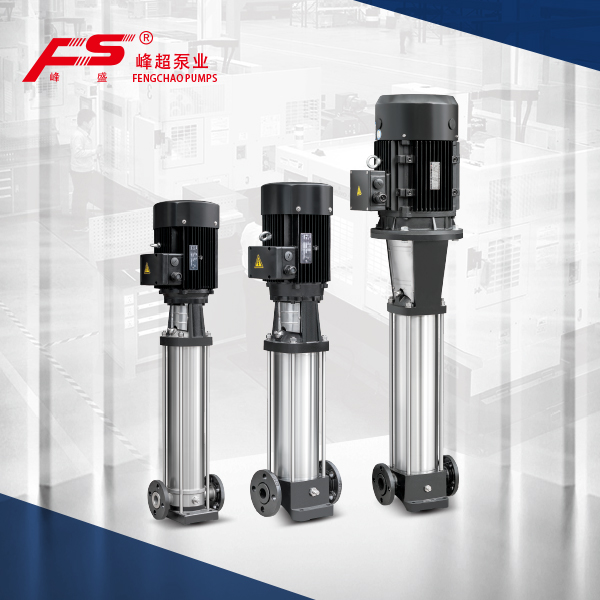

離心泵的基本結構由葉輪、泵體、泵軸、軸承、密封環和填料函六部分組成。



1、葉輪是離心泵設備的核心部件，轉速高，出力大，葉輪上的葉片起主要作用，葉輪裝配前要通過靜平衡實驗。葉輪上的內外表面應光滑，以減少水流的摩擦損失。



2、泵體又稱泵殼，是水泵的主體。起支撐固定作用，與安裝軸承的托架相連接。



3、泵軸通過聯軸器與電動機相連接，將電動機的轉矩傳遞給葉輪，因此是傳遞機械能的主要部件。



4、滑動軸承使用的透明油作為潤滑劑，加油到油位線。過多的油會沿著泵軸滲出，過少的軸承會過熱燒壞，造成事故，水泵運行時，軸承的溫度高達85度，一般運行在60度左右。



5、密封環也叫減漏環。



6、填料函主要由填料、水封環、填料筒、填料壓蓋、水封管組成。填料函的作用主要是封閉泵殼與泵軸之間的間隙，防止泵內的水向外流動，也防止外界空氣進入泵內，始終保持水泵內的真空。當泵軸與填料摩擦產生熱量時，需要在水封圈內填料冷卻，保持水泵正常運行，因此在水泵的運行巡回檢查過程中，應特別注意填料函的檢查，運行約600小時左右，應更換填料。
